數顯壓力表PE8A在PE8的基礎上做了哪些改變

數顯壓力表PE8A在PE8的基礎上做了哪些改變

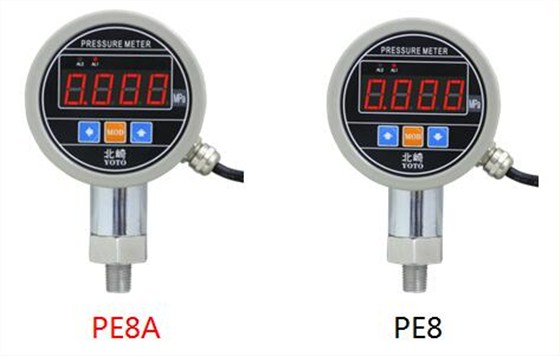

數顯壓力表PE8A在PE8的基礎上做的改變主要有四個：面貼、操作菜單、通訊協議、材料

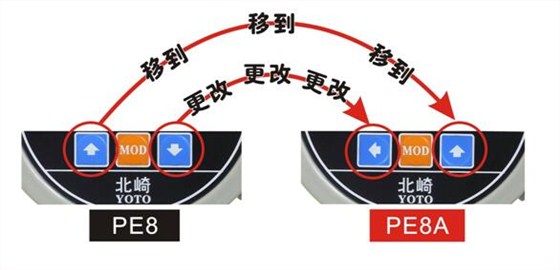

一、面貼的變化：“上方向鍵”移動到了右邊，“下方向鍵” 移動到左邊，并改為“左方向鍵”

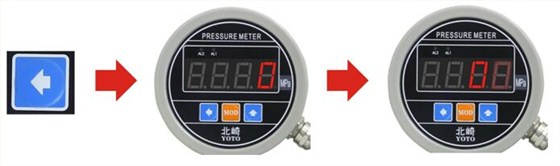

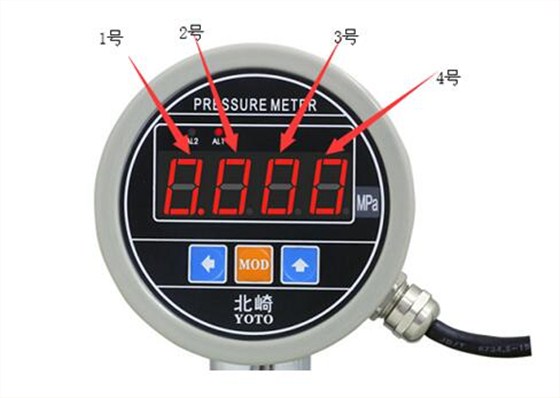

“左方向鍵”又叫“移位鍵”，用于移動要修改的位置，可以單獨修改1、2、3、4號數碼管的數值，使操作更加簡單

二、操作菜單變化：細分操作菜單，簡化操作流程

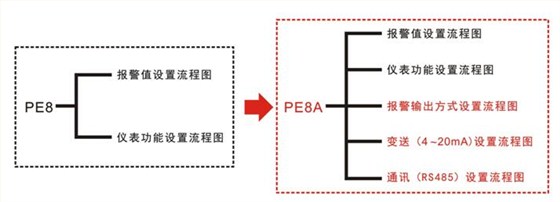

操作菜單從原來的2大類增加為現在的5大類，從PE8“儀表功能設置流程圖”中細分出三大類菜單：

1、所有“與報警相關”的菜單提取出來，歸類為“報警輸出設置流程圖”

2、所有“與變送相關”的菜單提取出來，歸類為“變送（4-20mA）設置流程圖”

3、所有“與通訊相關”的菜單提取出來，歸類“通訊（RS485）設置流程圖”

細分之后，用戶可以直達報警設置、變送設置和通訊設置，減少了中間過程，操作更簡單明了。

第一類：報警值菜單

無需密碼即可進入，用戶在這里修改報警值的大小。雖然這兩個菜單“與報警相關”，但我們仍然將他單獨歸類，是為了方便一線操作人員隨時修改報警值。

第二類：儀表基礎功能設置

進入密碼”0055”，用戶在這里修改小數點、滿度值、零點值、修正系數、采樣速度、零點屏蔽、修正值

第三類：報警方式設置

進入密碼“0066”，這里歸納了除報警值以外所有與報警相關的菜單（考慮到一線工作人員需要經常設置報警值，因此報警值的設置單獨提取出來歸為一類，方便隨時修改報警值大小）。用戶可以在這里設置“上限報警”、“下限報警“，”報警回差”，“死區”（不報警的區域）

第四類和第五類：4~20mA和485通訊設置

進入密碼都是“0077”，由于這兩個功能不能同時配備，所以共用了同一密碼，根據訂購時要求的功能，輸入“0077”會進入到相應的功能菜單。

三、采用新的通訊協議

四、統一材料，統一精度

傳感頭統一采用擴散硅，精度統一為0.5%F.S
