DU4系列共有4種尺寸，今天向大家詳細介紹DU4E，外形尺寸72*72這款單相電流電壓表的接線端子。

DU4E單相電流電壓表共有16個接線端子，左右各8個，編號從右上至左下分別是1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16。并不是所有用戶都能使用這16個接線端子，“輸出端子”只有選擇了對應的“輸出功能”才有用。比如說，只有選擇了“第二路報警功能”的儀表，6號、7號、8號端子才有用。

接下來將按順序分別對這16個端子一一加以說明：

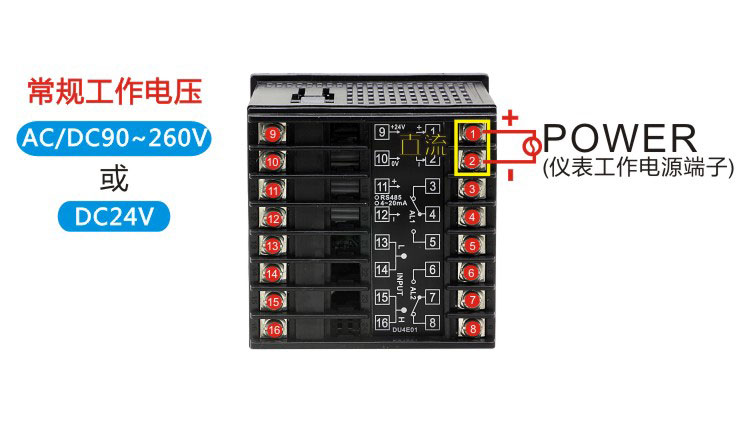

1號、2號端子是“儀表工作電源端子”，DU4E常規工作電壓是交流或直流90~260V，也可以訂做直流24V電源。交流供電時不分正負極，直流供電時注意正負極， 1號為“正極”，2號為“負極”。

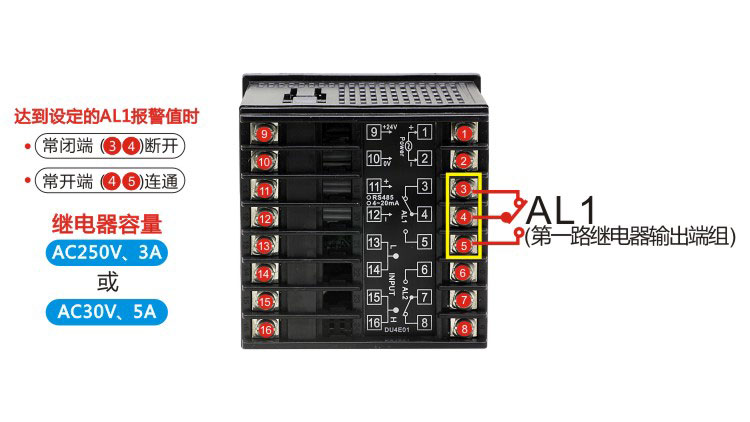

3號、4號、5號是“第一路繼電器輸出端組”，3號、4號是“常閉端”，4號、5號是“常開端”。當測量值達到預先設置的第一路報警值時，3號、4號端子斷開，4號、5號端子連通。這組端子只有選擇配備了“第一路報警功能”的儀表才有用。需要注意的是：繼電器容量是“AC250V、3A或AC30V、5A”，當用繼電器直接控制設備時，請務必充分考慮繼電器的容量。

6號、7號、8號是“第二路繼電器輸出端組”，6號、7號是“常開端”，7號、8號是“常閉端”。當測量值達到預先設置的第二路報警值時，6號、7號端子連通，7號、8號端子斷開。這組端子只有選擇配備了“第二路報警功能”的儀表才有用。需要注意的是：繼電器容量是“AC250V、3A或AC30V、5A”，當用繼電器直接控制設備時，請務必充分考慮繼電器的容量。

9號、10號端子是輔助電源端子，輔助電源是儀表輸出給外部設備用的一個直流電源，輸出電壓為直流24V，輸出電流為直流30mA。9號為“正極”，10號為“負極”。 只有選擇配備“輔助電源”的儀表，這兩個端子才能用。

11號、12號端子選擇配備的功能不同，端子的作用也不同，共分為2種情況：

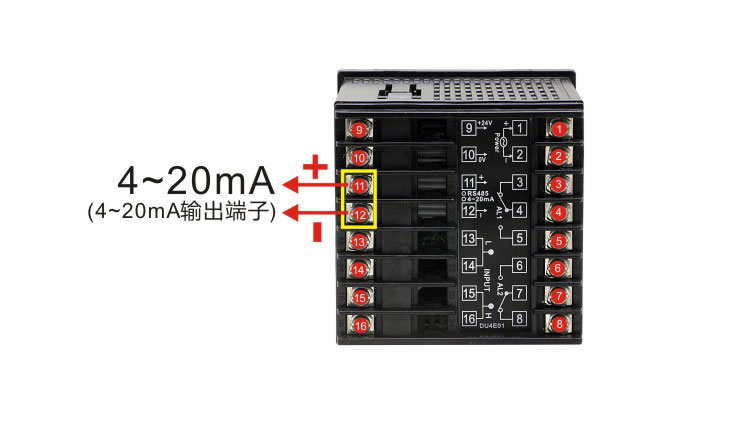

第一種情況：選擇“4~20mA模擬量輸出功能”時，11號、12號端子是4~20mA輸出端子，11號為“正極”，12號為“負極”。

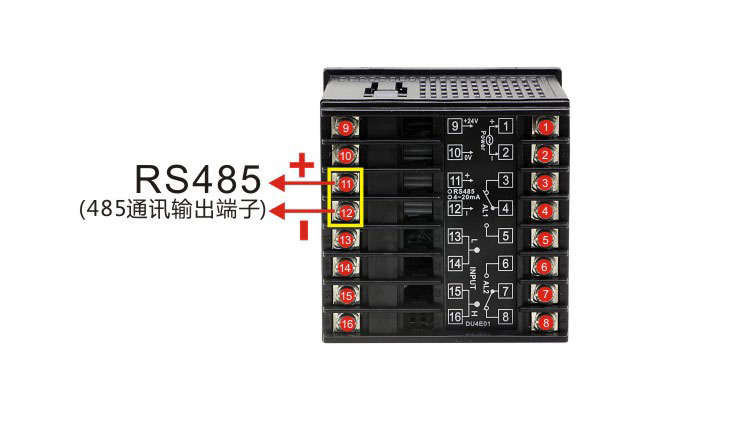

第二種情況：選擇“485通訊功能”時，11號、12號端子是485通訊輸出端子，11號為“正極”，12號為“負極”。

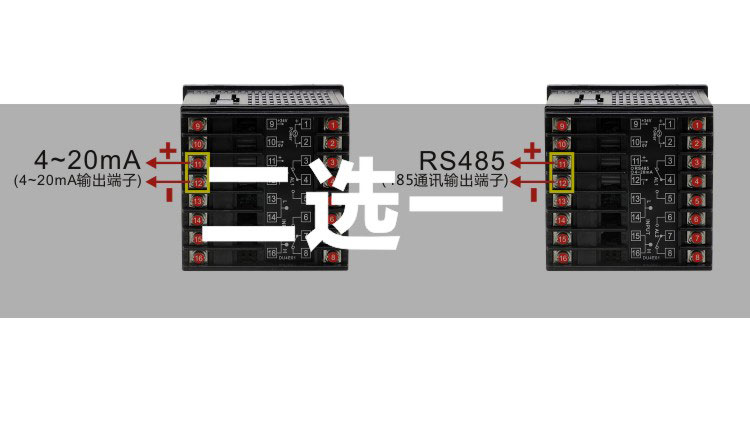

DU4E由于端子數量有限，“4~20mA模擬量輸出功能”以及“485通訊功能”只能“二選一”

13號、14號、15號、16號端子是測量輸入端子。測量時，13號和14號端子外部短接，15號和16號端子外部短接。

DU4E數顯電流表接線時，將電流表“串聯”到待測電路中去；DU4E數字電壓表接線時，將電壓表“并聯”到待測電路中去。

需要注意的是：DU4E電流表測量5A以上電流時，不能直接接入儀表測量。直流電流要配75mV變比“電流分流器”，交流電流要配5A變比“電流互感器”。DU4E電壓表測量500V以上電壓時，也不能直接接入儀表測量，需要配100V變比“電壓互感器”。另外，如果你使用的是特殊變比的分流器或者互感器，也可以訂做，只需在訂購時向客服說明你的變比參數的大小。
